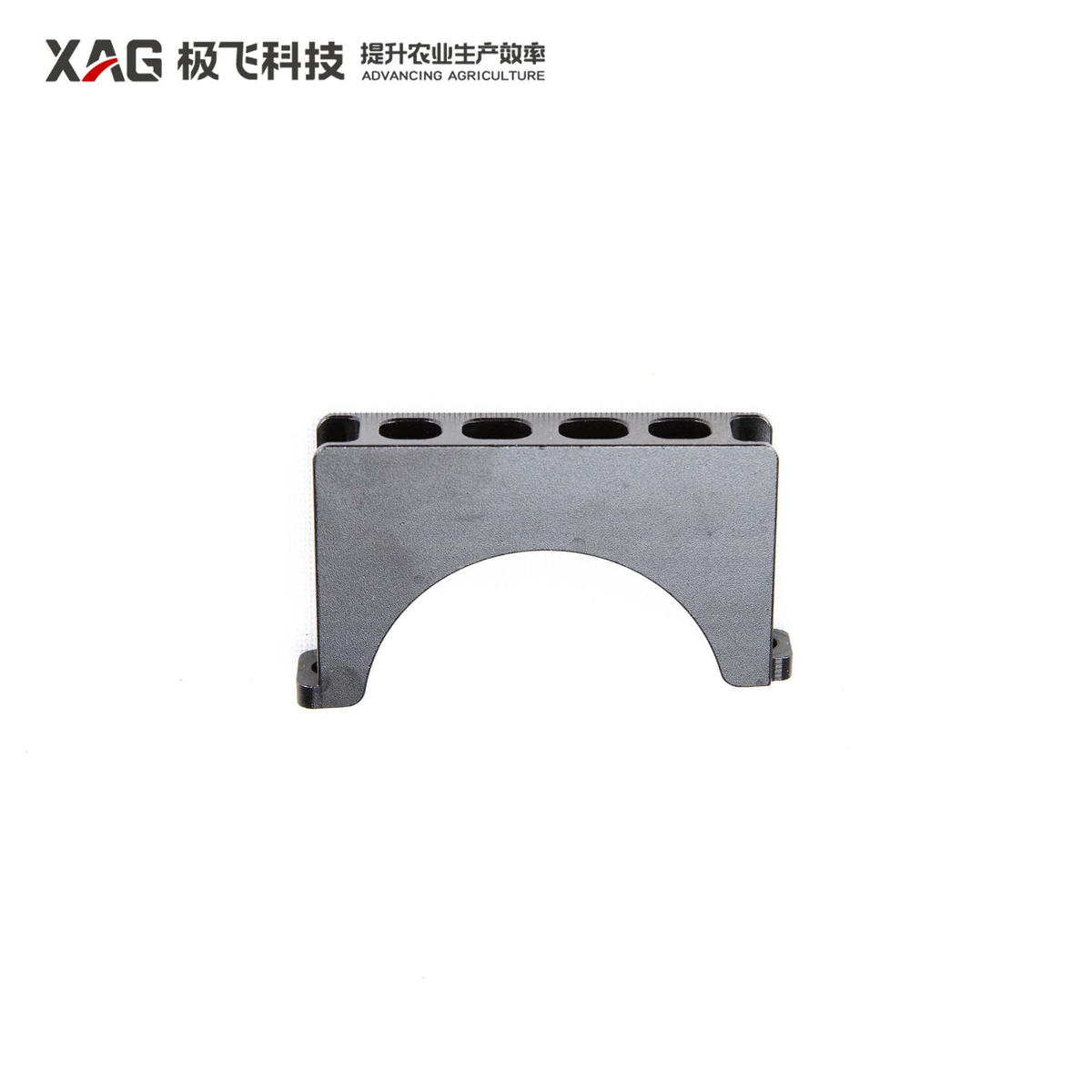

Abraçadeira do braço XAG P100 Pro | 02-002-07249

Abraçadeira do braço, código de fabricante 02-002-07249. Peça original para XAG P100 Pro.

Onde essa peça entra: braços e estrutura

Peça de estrutura do drone agrícola: o braço de fibra de carbono que sustenta o motor e a hélice, mais os suportes, buchas, insertos, batentes e travessas que fixam esse conjunto ao corpo do equipamento.

O braço sustenta todo o empuxo de um rotor e conduz o chicote do motor e do ESC até a ponta, além de dobrar para fechar o equipamento no transporte. Trinca no tubo é falha de detecção difícil: passa na verificação em solo, suporta a decolagem e rompe em voo com o tanque cheio, quando a solicitação é maior. Perdido um rotor em voo, o drone não se recupera, e a perda deixa de ser o braço e passa a ser o equipamento inteiro. Antes desse estágio, braço com folga já compromete a estabilidade, gera vibração e altera a uniformidade da aplicação.

Sinais de que o conjunto precisa de atenção

• Trinca, fibra levantada, risco profundo ou lasca no tubo do braço. Na inspeção pré-voo o critério é direto: trinca suspeita se substitui antes de voar, sem liberar o equipamento para o próximo ciclo de aplicação.
• Folga ao aplicar esforço lateral no braço pela base do motor, com o parafuso de fixação no torque correto. Nesse caso o responsável costuma ser o inserto ou a bucha, não o tubo.
• A trava do braço não fecha com acionamento firme, fica frouxa e abre sozinha ao levantar o equipamento, ou está tão dura que exige forçar o carbono para fechar. Frouxa abre em voo, dura demais gera microtrinca no tubo.
• Vibração nova em um único rotor, ou desvio de trajetória depois de pouso duro ou de impacto de hélice.
• Batente, bucha antidesgaste ou tampa da ponta com desgaste, trinca ou fora de posição. Peça de baixo custo que, quando falta, deixa o braço trabalhar metal com metal e desgastar o encaixe.

Como confirmar que é a peça correta

Confira o código 02-002-07249 gravado na peça ou na etiqueta do item que será substituído. Este item é compatível com XAG P100 Pro. Verifique modelo, posição e código, nessa ordem. Modelo do drone primeiro, porque braço de T40 não é intercambiável com o do T50. Depois a posição: no T25 e no T50 é M1 (dianteiro direito), M2 (dianteiro esquerdo), M3 (traseiro esquerdo) e M4 (traseiro direito); no T100 é braço grande dianteiro ou traseiro, e braço pequeno em par M1 e M3 ou M2 e M4; no XAG o lado vem escrito no título, com um código de versão entre parênteses. Por último o código do fabricante, do tipo BC.AG.SS000702.01 na DJI ou 02-002-09961 na XAG, que fecha a compra sem margem de erro. Em peça pequena, confira também a medida quando ela aparece no título, porque bucha e inserto mudam de dimensão entre modelos parecidos.

Erro mais comum na compra: Pedir apenas "braço do T50" sem a numeração. Os quatro braços são iguais na foto e diferentes no encaixe e na saída do chicote: a peça errada chega, não monta, e a disponibilidade do equipamento fica comprometida até a segunda compra. O outro erro é comprar o braço inteiro quando o componente que cedeu foi o batente, o inserto ou a bucha, itens de poucos dólares que estão nesta mesma lista e eliminam a folga do mesmo modo.

Precisa confirmar antes de comprar?

Envie o código 02-002-07249 ou uma foto da peça pelo nosso WhatsApp. Nossa equipe confirma a compatibilidade antes da compra. Caso o problema exija serviço, a manutenção é executada em Franca, SP, por equipe técnica própria.

Peças pequenas e acessórios são postados no mesmo dia útil quando o pedido entra até as 15h. O prazo de entrega depende do CEP e aparece no checkout.

Equipamento de grande porte tem entrega combinada caso a caso, com entrega técnica inclusa.

Precisa da peça com urgência? Chama no WhatsApp antes de comprar que nossa equipe confere o estoque e o prazo real para a sua cidade.
