Placa eletrônica e módulo para drone agrícola DJI Agras e XAG

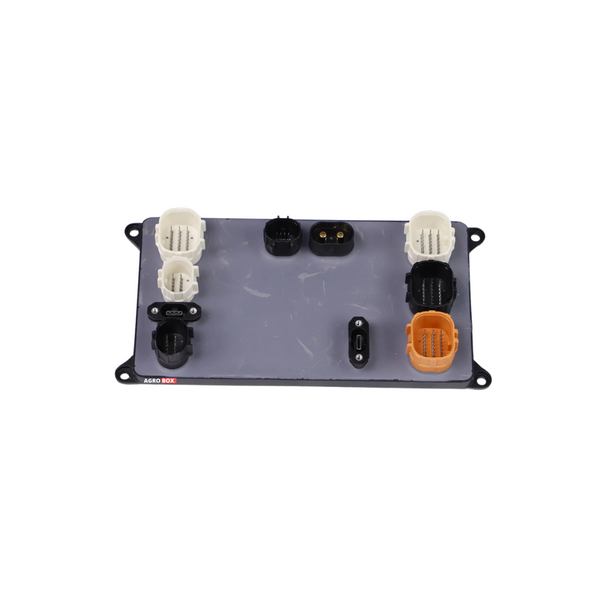

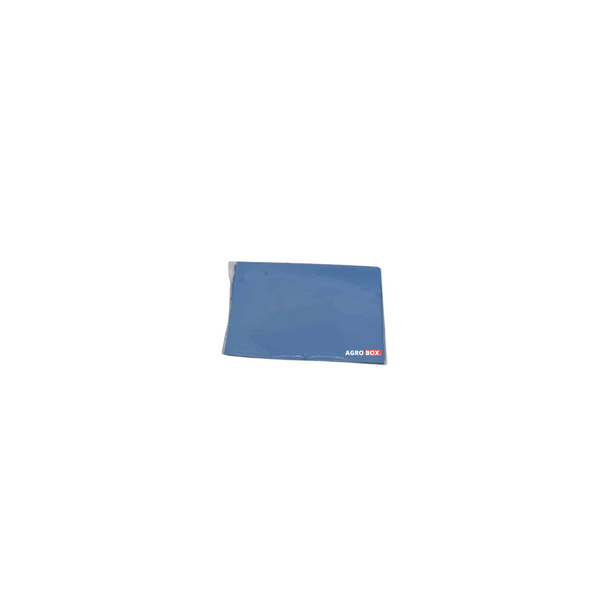

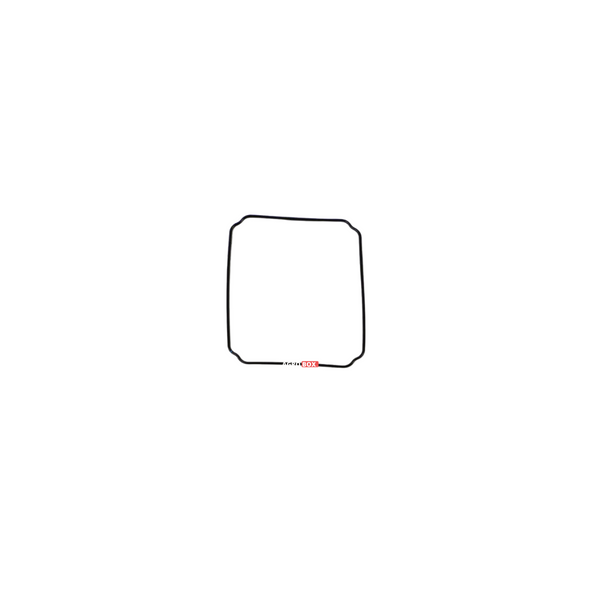

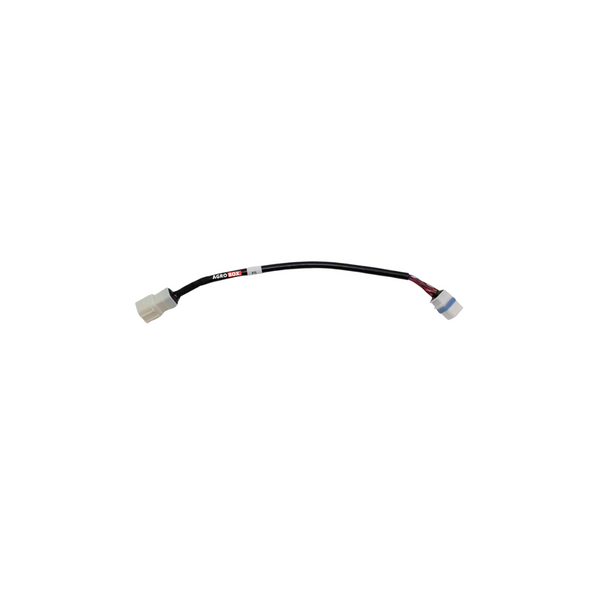

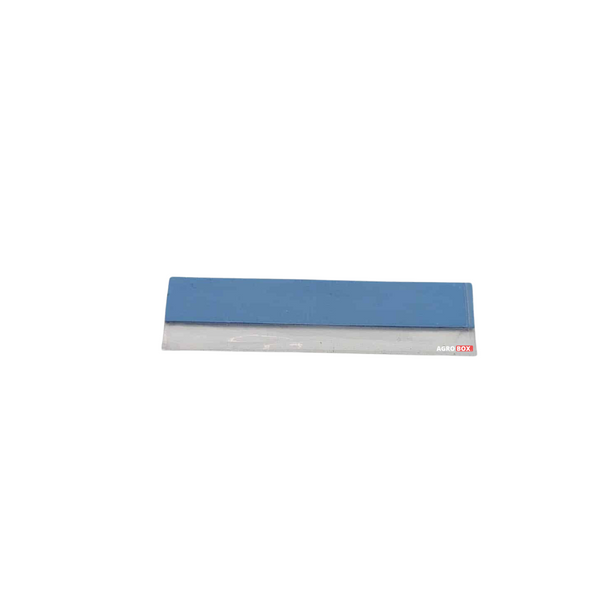

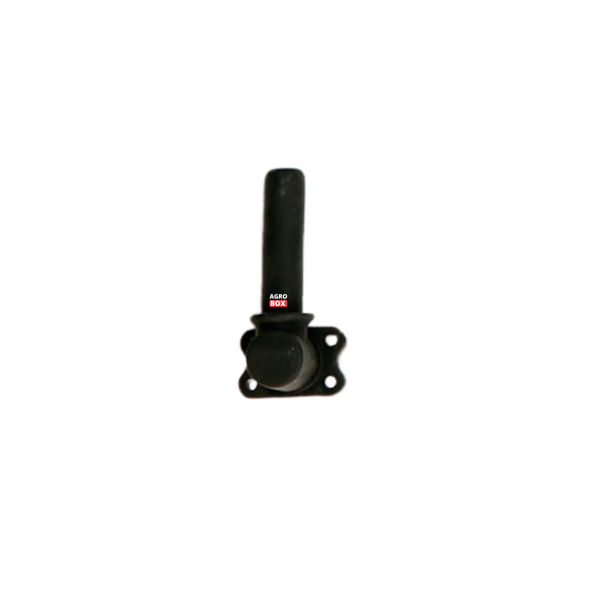

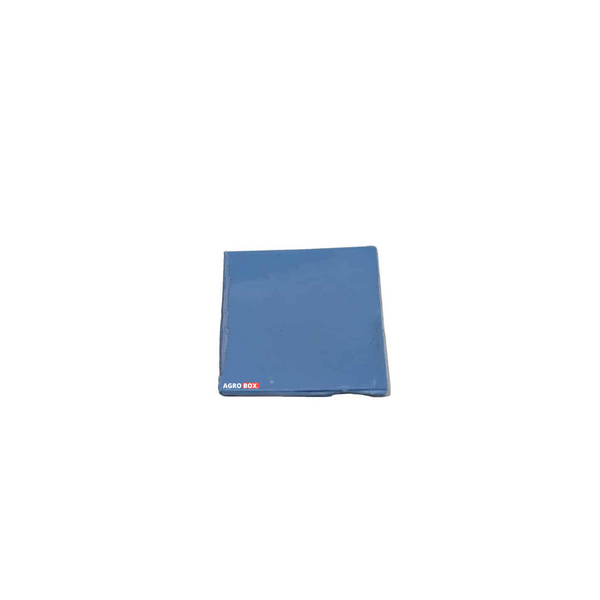

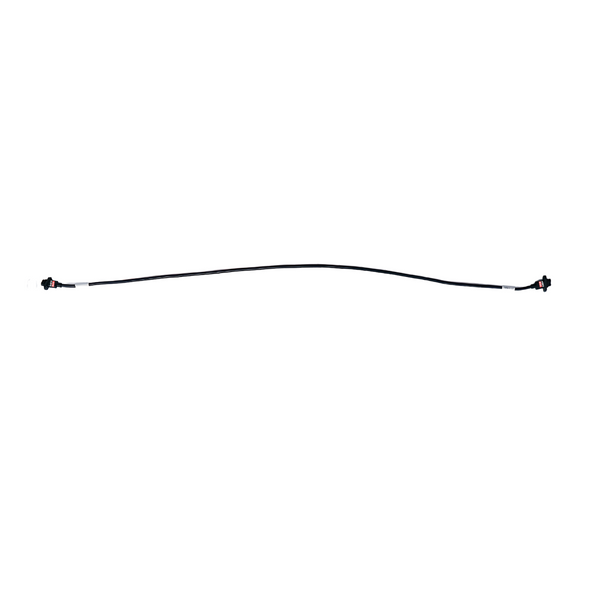

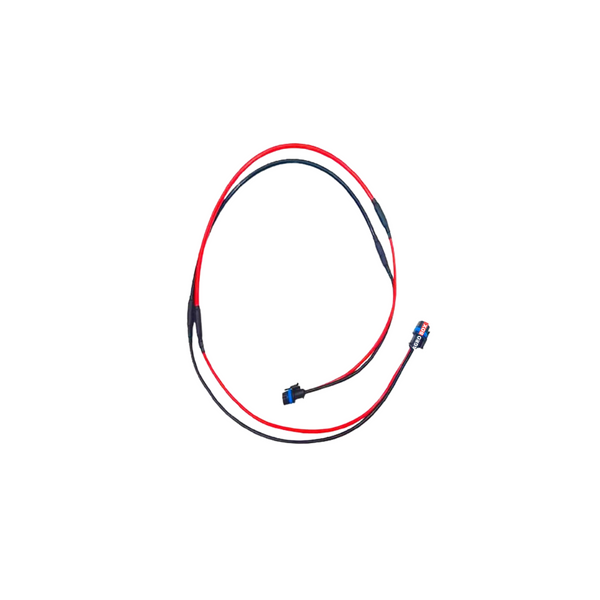

Placa de distribuição, placa central e módulos eletrônicos para drone agrícola DJI Agras e XAG: essa categoria reúne o que processa o comando de voo e o que reparte energia dentro do equipamento. Estão aqui a placa central (core board), a placa de distribuição de energia, a placa de distribuição de cabos (cable distribution board), os módulos de aviônica e de RF, a placa do barômetro, os módulos de servo e de pulverização, e os cabos flat (FPC) que interligam uma placa na outra. Junto vem o que protege esse conjunto: tampa, anel de vedação, espuma, pad térmico e ventoinha.

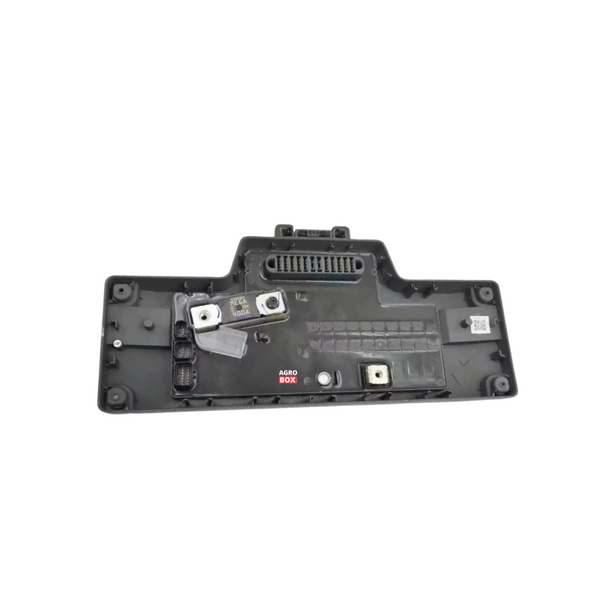

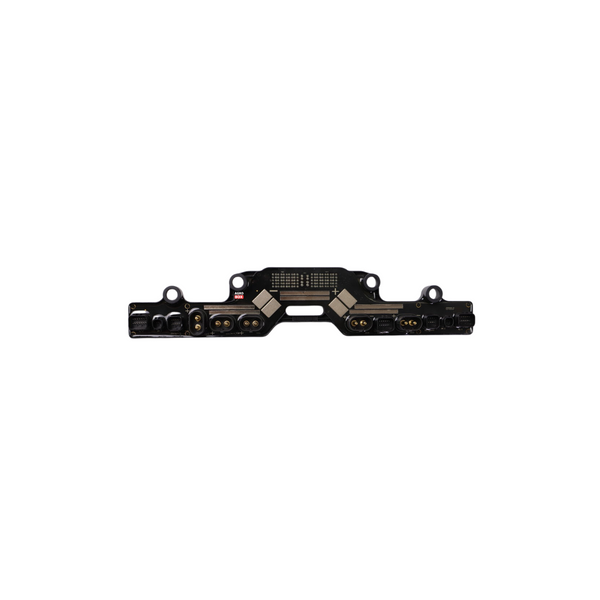

São mais de 120 peças cobrindo DJI Agras T20P, T25, T30, T40, T50 e T100, incluindo a placa de energia do T40 e a cable distribution board do T50, e no lado XAG o RealTerra, o DL1, o módulo XRTK6 e as placas do R150. Falha de placa quase nunca dá aviso: em operação aparece erro de ESC, um braço para de responder ao acionamento, o sistema de pulverização deixa de reconhecer a bomba ou o drone nem arma. A placa do drone pulverizador trabalha exposta a vibração, calor e respingo de calda, então oxidação em contato, trinca em solda e mau contato em conector são achados comuns no diagnóstico.

Antes de comprar a placa, elimine o que está em volta dela, porque cabo flat, conector e chicote produzem o mesmo sintoma e custam bem menos. Placa queimada do Agras costuma dar sinal visível: trilha estufada, verniz escurecido, oxidação no contato. Para escolher, o caminho mais curto é o código de fabricante gravado na placa ou na etiqueta, porque placa de outro modelo por vezes encaixa mecanicamente e não estabelece comunicação com o resto do sistema.

Confirme também se você precisa do módulo completo ou apenas da placa, e a posição quando o nome traz lado. Toda peça eletrônica DJI Agras aqui é original, com nota fiscal. Em caso de dúvida, envie o código ou a foto pelo WhatsApp para conferência, e o diagnóstico e o reparo são feitos na nossa oficina própria em Franca, no interior de São Paulo.

Sinais de que chegou a hora de trocar

• Marca de queimado, trilha estufada ou odor de fumaça na placa depois de um curto
• Pino torto, conector derretido ou oxidação esverdeada nos contatos, comum em equipamento exposto a calda e lavagem
• Erro recorrente no mesmo sistema mesmo depois de substituir cabo, motor ou ESC, indicando que a falha subiu para a placa
• Drone que liga e desliga sozinho, sinal de mau contato ou de queda de tensão, ou pulverização que deixa de reconhecer a bomba
• Placa que recebeu água ou calda por vazamento do tanque ou por vedação ressecada, com risco de curto e perda de isolamento

Como achar a peça certa

Confira o código de fabricante gravado na placa ou na etiqueta antes de pedir, porque placa de outro modelo por vezes encaixa e não funciona. Depois confirme o modelo do drone (T20P, T25, T30, T40, T50, T100), a posição quando o nome traz lado (esquerda, direita, superior, inferior) e se você precisa do módulo completo ou apenas da placa, já que o catálogo tem os dois.

Erro que mais acontece: Comprar pelo nome e não pelo código. Placa de distribuição existe em quase todo modelo Agras, com layout e conector diferentes em cada um, e T25 e T50 aparecem juntos em várias peças, porém não em todas. O outro erro é pedir a placa quando a falha estava no cabo flat (FPC) que interliga ela e a placa central, item de custo muito menor e primeiro ponto a testar no diagnóstico.

Perguntas frequentes

É possível consertar a placa em vez de trocar?

Depende da extensão do dano. Trilha aberta, conector arrancado e componente pontual avaliamos na oficina em Franca, com laudo do que foi encontrado. Placa com curto generalizado ou com entrada de calda por dentro costuma sair mais barato substituir.

A placa do T25 serve no T50?

Em algumas peças sim, e o próprio nome mostra isso quando aparece T25/T50. Em outras não. A regra é o código: se o código bater, serve.

Troquei a placa e o erro continuou. O que aconteceu?

Na maioria das vezes a falha estava antes ou depois dela: cabo flat, conector, chicote ou o módulo que ela alimenta. Envie pelo WhatsApp o código de erro que aparece no controle para rastrearmos o ponto.

Como sei se o problema é a placa de energia ou a de cabos?

Falha na distribuição de energia derruba o sistema inteiro e costuma vir com erro de ESC ou queda de tensão. Falha na distribuição de cabos aparece como sensor ou braço isolado que some do sistema, com o resto operando normalmente.
