Parafuso, trava e rolamento para drone agrícola DJI e XAG

Parafuso de drone agrícola não é parafuso de prateleira. Ele trabalha sob vibração contínua, variação de temperatura e contato com calda de defensivo por fora. É essa condição que define cabeça, comprimento, rosca e acabamento de cada item, e por isso a DJI especifica cada um por código, com o código inteiro no título da peça.

Nesta coleção estão os parafusos com código DJI, porcas, arruelas, anéis elásticos e trava tipo E, contrapino R, pinos e eixos em medidas diferentes, molas de torção e de compressão, ganchos e bases de trava, presilhas e braçadeiras de alumínio, além dos rolamentos. É o estoque de peça pequena da oficina, o item de que ninguém lembra até faltar e que, faltando, interrompe o serviço inteiro. O critério de escolha é direto: o código é a peça.

Em anel elástico e pino a medida vem no próprio título, do tipo trava E com 9 mm de diâmetro externo ou eixo de 57,1 mm. Compre pelo código e pela medida, nunca por semelhança de foto.

Sinais de que chegou a hora de trocar

• Cabeça espanada, ou parafuso que gira sem alcançar aperto. Nesse caso verifique também a rosca do furo, porque em muitos diagnósticos quem cedeu foi o inserto, não o parafuso.
• Oxidação, ponto branco de corrosão ou parafuso que só sai com esforço excessivo. Parafuso corroído não devolve o torque correto na remontagem.

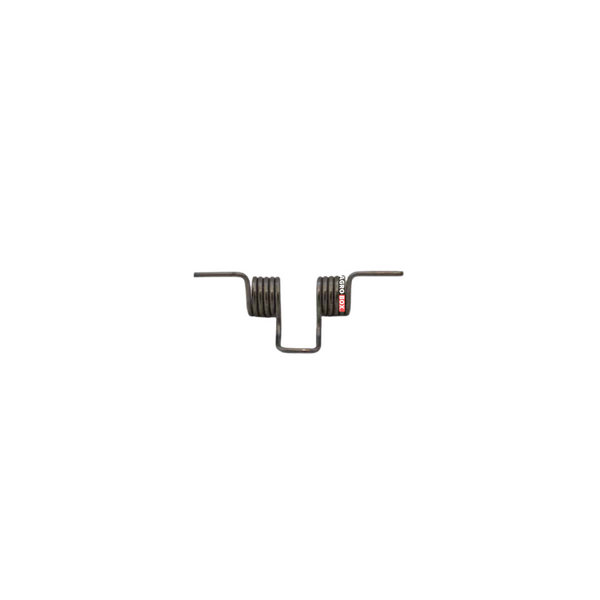

• Trava sem acionamento firme ao fechar, mola com carga reduzida ou trava que abre sozinha com o equipamento suspenso. Trava é item de segurança, não é acabamento.
• Anel elástico, trava tipo E ou contrapino que sai sem ferramenta. Perdida a pressão, ele já não retém o eixo, mesmo aparentando estar íntegro.
• Rolamento com ruído, aspereza ao girar com o dedo ou folga radial. Rolamento em fim de vida gera vibração, e vibração gera desgaste no que está em volta.
• Parafuso removido com resíduo de trava de rosca no filete. A trava de rosca vale uma montagem: na remontagem, use parafuso novo ou aplique trava de rosca novamente.

Como achar a peça certa

O código é a peça. Ele define cabeça, comprimento e acabamento, e precisa coincidir por inteiro, caractere por caractere. Para anel elástico, pino e eixo, a medida vem escrita no título e é ela que fecha a compra. Na XAG, o número impresso na peça é o identificador. Se não for possível ler o código na peça substituída, localize a posição no desenho de peças do modelo e faça o pedido por ali.

Erro que mais acontece: Medir com paquímetro e comprar "um M3 de 10" na ferragem da cidade. O diâmetro coincide e o restante não: cabeça diferente não assenta no rebaixo, comprimento a mais compromete a vedação do outro lado e comprimento a menos não pega rosca suficiente para suportar a vibração. O outro erro é pedir "o parafuso do braço do T50" sem código, porque um mesmo conjunto usa mais de um tipo de parafuso, e o que chega não é o que soltou.

Perguntas frequentes

Posso usar parafuso de ferragem no lugar do original?

Em ponto que sustenta estrutura, braço, motor ou trem de pouso, não. Esses pontos trabalham sob vibração contínua, e cabeça, comprimento e acabamento fazem parte do projeto. Parafuso genérico afrouxa ou corrói, e o primeiro componente a soltar é justamente o que ele estava fixando.

O código do parafuso é extenso. Preciso de tudo aquilo?

Precisa. O prefixo M indica o diâmetro da rosca, e o restante define cabeça, comprimento e acabamento. Dois parafusos com o mesmo M são peças diferentes se o restante do código muda.

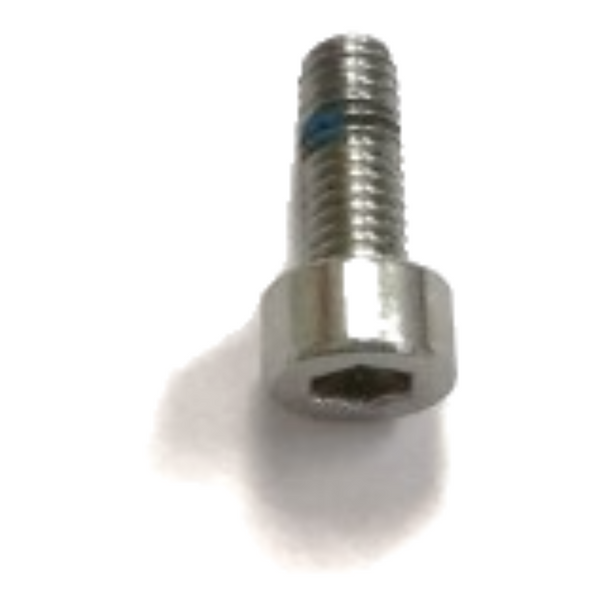

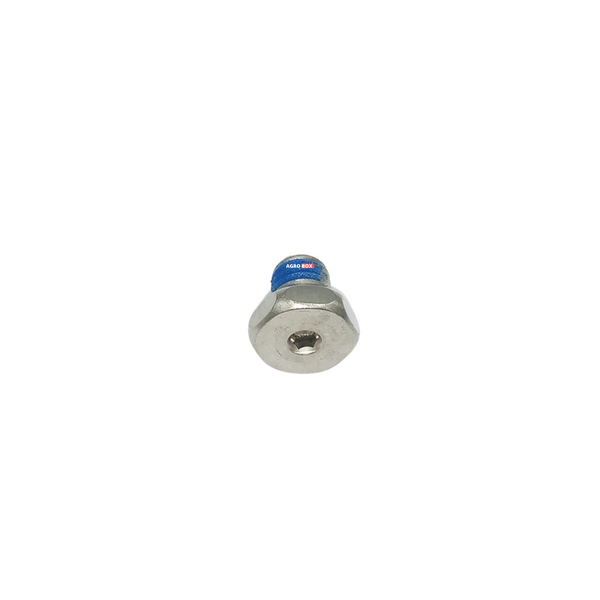

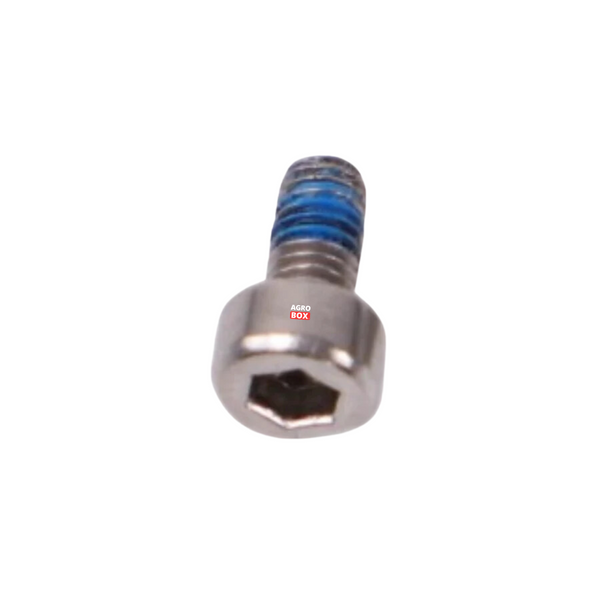

Veio uma cola azul na rosca. Isso é normal?

É trava de rosca, aplicada em ponto de vibração para impedir que o parafuso afrouxe. Ela funciona uma vez: parafuso já removido volta com trava nova aplicada, ou entra parafuso novo no lugar.

Quantos parafusos devo pedir?

Consulte no desenho de peças do modelo quantos entram naquela posição e peça com folga. Parafuso pequeno se perde em campo, e o serviço não pode parar por causa de uma peça de menos de um dólar.

Como identificar que o rolamento precisa ser substituído?

Gire com o dedo, sem carga. Se apresentar aspereza, ruído, travamento em algum ponto ou folga lateral, substitua. Rolamento em fim de vida não melhora com o uso, e transmite vibração ao que está em volta.
